蔡司測量機以其質量和精密度而享譽世界。隨著諸多行業的數字化轉型，蔡司測量機的控制軟件變得越來越重要。由于基于模型的定義（MBD）的興起，蔡司越來越多地面臨如何在CAD系統中創建CAD模型以保證MBD正確計量轉換的問題。為此，蔡司卓越質量中心和PTC開展了一項聯合知識轉移項目。最終，在蔡司公司基于CAD的測量軟件ZEISS CALYPSO的最新版本中，成功引進了從PTC Creo CAD模型中獲取產品和制造信息（PMI）的導入功能。目標是通過擴展這一導入功能，以便設計和計量能以較優的方式協同工作。

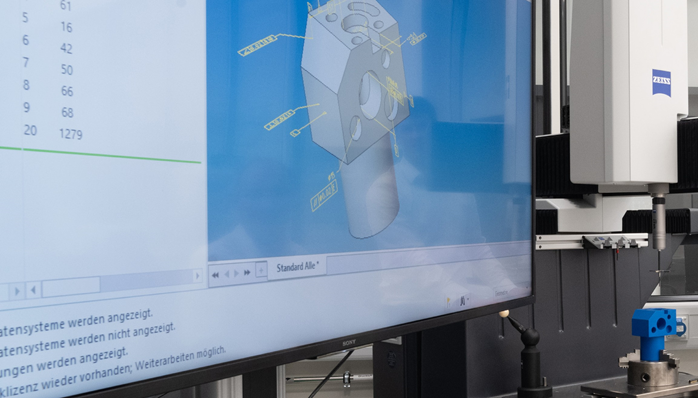

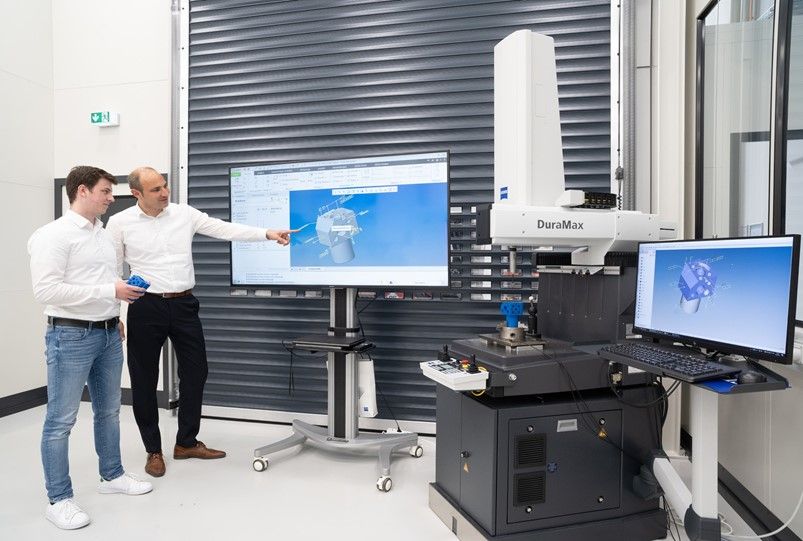

Creo和ZEISS CALYPSO之間的智能接口實現自動化數據轉換

蔡司已經在2016 ZEISS CALYPSO軟件版本中集成了PMI接口和用于讀取MBD數據的轉換器。借助PMI信息和相關幾何圖形，最新ZEISS CALYPSO軟件版本可推薦合適的測量策略。以圓柱體為例，軟件通過定義在圓柱體長度上以多個圓進行探測來自動設置測量策略。PMI測量計劃中測量特征和檢測特征的完整定義將自動完成。測量技術人員僅須在測量設備和探頭或傳感器上定義部件方向、必要時優化測量順序、定義移動路徑，并執行碰撞檢查。帶有模擬的圖形移動路徑可以更輕松地檢查自動生成的測量計劃。當然，也可以僅在測量中選定所包含的PMI。

Schoenberg解釋說：“ZEISS CALYPSO測量軟件在此處體現的一個主要優勢是，它能夠使用CAD系統中的檢驗特征名稱”。她補充表示：“這意味著設計工程師和測量技術人員總是知道他們在談?wù)撏辉亍２⑶宜梢怨?jié)省大量時間；創建每個測量元素和每個檢測特征（包括檢測策略）通常需要大約兩分鐘，當組件具有許多個特征時，所需時間也相應增加?！?/p>

節省時間并不是ZEISS CALYPSO測量軟件的唯一優勢，該軟件還可幫助生成定義清晰的MBD模型。Schoenberg解釋說：“如今，您可以查看自動創建的檢驗計劃，優化順序，定義移動路徑，然后直接在相應的測量設備上進行測量。如此一來，您可以確保Creo中的自動檢驗將檢測到與幾何形狀無關的冗余測量或PMI，而設計師可以提供清晰定義的MBD模型。”

緊密的合作伙伴關系為PTC和卡爾蔡司客戶創造附加價值

Beata Schoenberg補充道：“卡爾蔡司設計部門與Creo具有多年合作經驗，因此與其他系統相比，我們更具知識優勢——這就是本次合作具有意義的原因。”

PTC與卡爾蔡司：進一步開發MBD的共同利益

PTC專家Katrin Schillack表示：“PTC和卡爾蔡司在開發MBD方面有著共同的利益，因?yàn)椴趟究梢蕴峁┩暾穆?lián)網機器產品組合。”

“卡爾蔡司具有較高創新性、敏捷性和靈活性，已被證明是共同發展的優秀合作伙伴?！?/p>

Willie補充表示：“GPS主題要求設計師在定義幾何圖形時便考慮計量學。我們致力于在培訓課程中貫徹這一意識，而設計師和測量工程師工具的緊密聯系支持了這一點。”

“卡爾蔡司和PTC合作的成果是，在保證效率和節省時間的同時能夠?qū)⒃O(shè)計和質量控制結合得更加緊密。”

Beata Sch?nberg，ZEISS CALYPSO和計量標準軟件產品經理，蔡司工業質量解決方案部門。

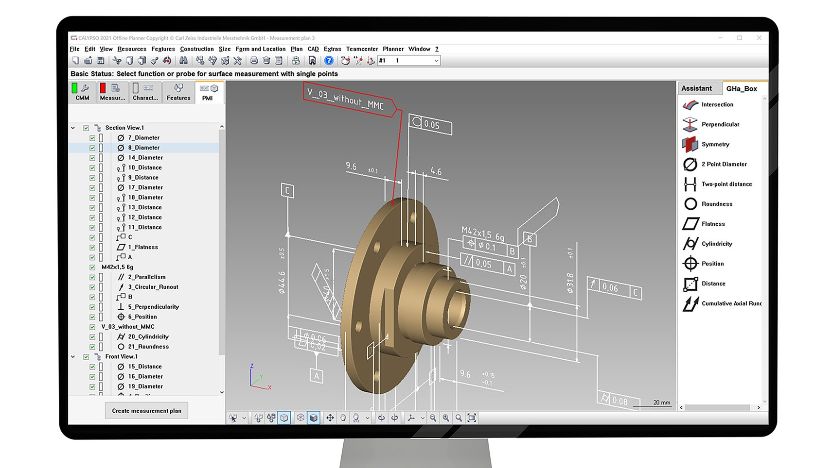

ZEISS CALYPSO使用PMI自動創建測量計劃

除蔡司公司對Creo的深入了解外，PTC也為繼續開發其MBD解決方案的合作作出了有力貢獻。“PTC公司是優秀的合作伙伴，我們致力于進一步開發解決方案，以便我們的客戶能夠盡快從MBD的優勢中獲益。具體來說，這意味著質量優化和更短的產品開發周期，以及高度數字化和自動化的過程，”Schoenberg說道。

卡爾蔡司下一步將提供高級MBD培訓，但這僅僅是開始。Schoenberg總結道：“目前，我們計劃于2021年夏季向共同客戶推出Creo和ZEISS CALYPSO的MBD高級培訓?？柌趟竞蚉TC合作的成果是，在保證效率和節省時間的同時將設計和質量控制結合得更加緊密。”
